首頁智能穿戴產品貼片晶振,石英晶振,精工晶振,SC-32S晶體,SMD石英水晶振子,Q-SC32S03205C5ADE
SMD石英水晶振子,SC-32S晶體,精工晶振,"Q-SC32S03205C5ADE",精工石英晶振是全球晶體行業最新從插件改進貼片晶振,以及改進到現在最小體積的石英晶振系列,特別是音叉晶體,貼片的有3.2*1.5mm,實際體積還沒有一粒米大小.插件的晶體也有全球最小體積的1.2*4.7mm,小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.精工晶體,精工的體積,精工的品質,選擇精工,是你最精工的放心.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
晶振項目 | 符號 | 規格 | 條件/筆記 |
標稱頻率 | f_nom | 32.768kHz | |
頻率公差 | f_tol | (±5 x 10−6), ±10 x 10−6 , ±20 x 10−6 | |
營業額溫度 | Ti | +25±5°C | |
拋物線系數 | B | (−3.5±0.8) x 10−8/°C2 | |
負載電容 | CL | 4.5 to 12.5pF | |
動態電阻(ESR) | R1typ./max. | 30kΩ / 50kΩ | |
絕對最大驅動水平 | DLmax | 1μW | |
級別的驅動 | DL | 0.1μW | |
并聯電容 | C0 | 0.9pF typ. | |
頻率老化 | f_age | ±5 x 10−6 | +25±3°C, First Year |
操作溫度 | T_use | −10°C to +60°C | |
儲存溫度下 | T_stg | −30°C to +70°C | Piece part basis |
"Q-SC32S03205C5ADE",精工晶振特點

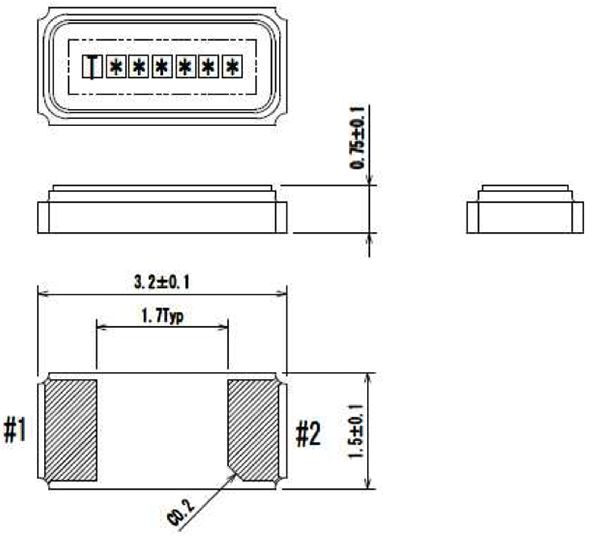

♦超薄型高度0.75mm±0.1
♦SMD型適用于自動和高密度表面安裝
♦陶瓷封裝,含有高度可靠的光刻加工石英晶體.
♦優良的抗沖擊性和耐熱性.
♦完整的無鉛(Pb-free)的 應用程序 的智能手機,功能手機,DVC,DSC,GPS模塊,FM調諧器模塊,移動設備,汽車音響,小時鐘MPU等

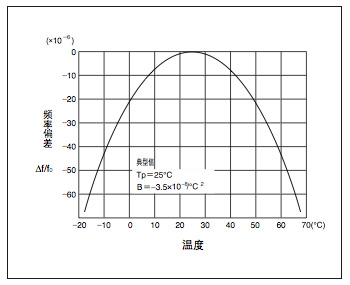

"Q-SC32S03205C5ADE",音叉型石英晶振的頻率溫度特性如左側的曲線圖所示,顯示了以+25°C為頂點的負向2次方程曲線. 溫度范圍越寬,則頻率的變化量也越大,因此,需要 考慮一下所使用環境的溫度范圍和必要的精度.
[頻率溫度特性的近似公式]
f_tem = B(T-Ti) 2
B : 二次溫度系數
T : 任意的溫度
Ti : 頂點溫度
"Q-SC32S03205C5ADE",精工石英事業的具體的推廣活動,提供適合于保護環境的產品.
對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)
對應無鹵素
燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴、氯 系列的阻燃材料的產品稱為“無鹵素產品”,石英事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.
對應SII制定的綠化商品基準
本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.
石英事業部的所有產品均通過了SII綠化商品的認證.
